Nella costruzione di un ventilatore a flusso assiale ci sono due fattori di fondamentale importanza: il disegno delle pale e la loro sezione.
Questi due aspetti aumentano le prestazioni delle macchine dell’88%.
Pertanto è importante conoscere una breve descrizione delle pale a forma di ala, dette anche profilo alare.
Una sezione di pala può avere forme diverse. Generalmente assomiglia a quello mostrato nella Figura A, che va da un bordo anteriore relativamente ampio a un bordo d’uscita molto sottile.
La lunghezza di questa sezione è chiamata accordo .
La forma della linea mediana AA, che va dalla superficie più alta a quella più bassa, è la curvatura . L’angolo tra la direzione di rotazione e la superficie è chiamato angolo di incidenza o inclinazione .
La corda, la curvatura e l’angolo di incidenza o beccheggio sono tre fattori che influenzano il funzionamento della pala.
Anche il diametro dell’albero influisce sulla pressione generata.
I ventilatori con alberi più grandi tendono a sviluppare pressioni più elevate a parità di velocità periferica rispetto ai ventilatori con alberi più piccoli, sebbene questo fattore non riduca il flusso d’aria.
Il prezzo di acquisto per la stessa applicazione è più alto nel caso di ventilatori con albero di grandi dimensioni.
Se la velocità e i diametri degli alberi e della periferia sono gli stessi, la pressione sviluppata dipende dalla superficie totale della pala. Esiste però un limite massimo di pressione che è definito dall’interferenza di una pala con l’altra nel caso in cui si sovrappongano troppo.
Il numero di pale è irrilevante in questo senso: un piccolo numero di pale larghe equivale a un gran numero di pale strette, purché abbiano la stessa corda e la stessa superficie totale.
Il volume dell’aria dipende dall’angolo di incidenza. È possibile ottenere una vasta gamma di volumi per una determinata velocità e diametro, a seconda dei diversi angoli di incidenza.
La figura B mostra un metodo costruttivo che consente di ottenere volumi diversi se si regola l’angolo di incidenza.
Questo dispositivo consente di posizionare le lame con qualsiasi angolazione per generare il volume richiesto.
Pale del profilo alare
La fusione uniforme delle pale consente la massima efficienza della ventola grazie al suo profilo aerodinamico.
Le masse includono un inserto in ferro dove vengono trattenuti l’albero motore e la sede della chiavetta.
Tutte le pale e la massa dell’elica sono fuse con silumin, che modifica la struttura del silicio a base di sodio quando avviene la fusione.
Sistema di estrazione con estrattori assiali ed elicoidali
Il metodo di ventilazione di scarico non consiste solo nell’estrarre un certo volume d’aria all’ora.
Per ottenere un’adeguata ventilazione, i punti di aspirazione e le aperture naturali devono essere disposti in modo tale che l’aria fresca sia distribuita in tutto lo spazio.
Esempi tipici di montaggio corretto ed errato sono mostrati nelle figure 1 e 2.
Se entrambe le pareti laterali di un edificio consentono l’accesso all’atmosfera, la soluzione più semplice consiste nell’installare ventilatori elicoidali su una parete per rilasciare l’aria verso l’esterno e posizionare le prese d’aria sulla parete opposta, distanziate opportunamente.
Se solo una delle pareti laterali ha accesso all’atmosfera, una possibile soluzione sarebbe quella di convogliare l’aria estratta lungo la parete interna, come indicato in figura 3.
Se la distanza tra le pareti laterali è notevole, l’estrazione centrale è solitamente la più conveniente, perché viene ridotto il passaggio dell’aria e si riduce la probabilità che si verifichino cortocircuiti.
Questo tipo di estrazione viene solitamente effettuata utilizzando un canale di aspirazione centrale, come mostrato in figura 4. Tuttavia, per gli edifici a un piano, montare le unità di estrazione sul tetto, come mostrato nella Figura 5, può essere una soluzione più semplice.
Generalmente, questi tipi di unità che incorporano un ventilatore elicoidale richiedono meno capitale per l’installazione e il loro costo operativo è inferiore a quello di un sistema di condotti più lungo.
Le correnti convettive dirette verso l’alto ne aumentano l’efficienza ed evitano qualsiasi interferenza con gru, ponti o apparecchiature simili.
Come si vede nella Figura 2, la ventilazione di un edificio è più omogenea se si utilizzano più aspiratori di discrete dimensioni, disposti in modo opportuno, che se si utilizza un unico ventilatore di grande portata.
Quando il problema è l’alta temperatura, è necessario rinnovare l’aria calda che si accumula nella parte superiore dell’edificio.
Se la temperatura viene mantenuta in questo strato superiore, l’aria calda si diffonde gradualmente verso il basso, diminuendo la ventilazione naturale dell’aria riscaldata al livello di lavoro.
In questi casi, l’aria calda viene solitamente aspirata dall’alto, attraverso l’estremità dei colmi o attraverso il tetto. Le prese d’aria naturali, invece, si trovano ad un livello inferiore.
Quanto più velocemente l’aria calda viene rimossa dall’alto, tanto più velocemente viene rimosso il calore dall’area di lavoro e l’aria in entrata viene distribuita più facilmente in tutto lo spazio.
In alcuni casi è necessario posizionare gli estrattori a livello del suolo. Ciò accade quando vengono rilasciati vapori pesanti nell’atmosfera, ad esempio nei siti di verniciatura a spruzzo.
Questa posizione viene scelta perché i fumi sono generalmente più pesanti dell’aria.
· VENTOLE CON PROFILO AERO
· UNITÀ DI ASPIRAZIONE A SOFFITTO
· VENTOLE ELICOIDALI
· UNITÀ FILTRANTI SPECIALI

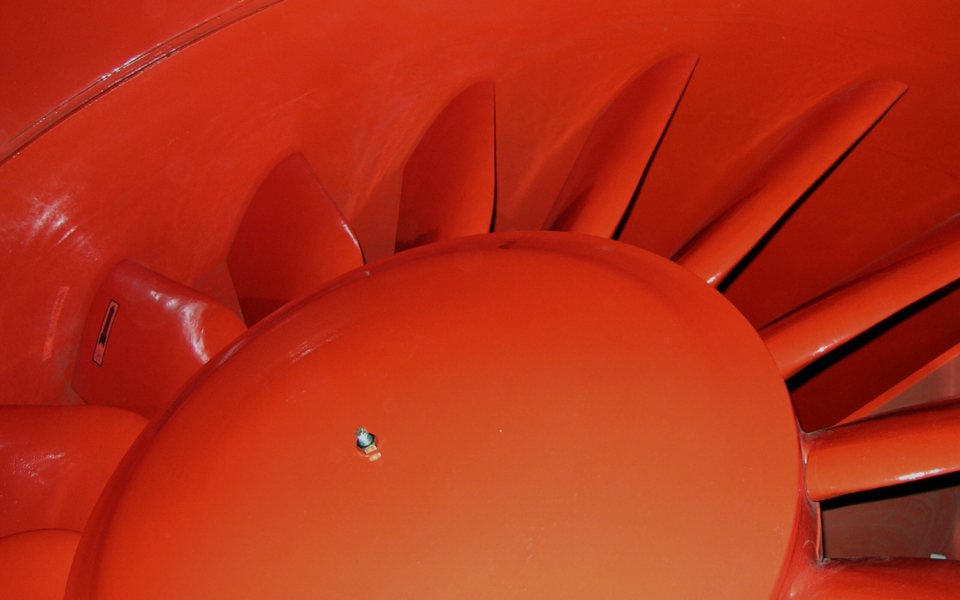

Ventilatori assiali a profilo alare corto tipo S
I ventilatori a profilo alare sono apparecchiature di tipo assiale. Sono i più utilizzati in tutto il mondo grazie al loro funzionamento sicuro e alle prestazioni eccezionali. La varietà di apparecchiature disponibili consente, tra le altre possibilità, innumerevoli applicazioni di ventilazione, condizionamento dell'aria, riscaldamento, raffreddamento ed essiccazione. Ne esistono di varie tipologie e dimensioni, che vanno dai 300 ai 2410 mm di diametro. La gamma di prestazioni copre portate d'aria da 350 a 250.000 m 3 all'ora, con una pressione massima di 500 mm d'acqua. Utilizzando una girante brevettata a passo regolabile, è possibile ottenere qualsiasi combinazione desiderata di volume e pressione. Il design semplice di questi dispositivi fornisce una ventilazione diretta, facilita l'installazione e consente di risparmiare spazio. CIRIGLIANO offre ventilatori per ambienti con elevati livelli di umidità, alte temperature o atmosfere esplosive.
Ventilatori monostadio con profilo alare e L-box lunga con accoppiamento indiretto
I ventilatori a profilo alare per scopi generali non hanno pale rotanti.
La girante ruota all'interno di un alloggiamento cilindrico ed è montata direttamente sull'albero del motore di azionamento.
Esistono due tipi di involucro:
• Tutte le dimensioni dei ventilatori sono dotati di protezioni corte di tipo S, che proteggono solo la girante. Questo tipo di alloggiamento è fissato all'estremità di un sistema di ventilazione.
• I ventilatori con diametro compreso tra 300 e 1520 mm vengono forniti anche con involucri lunghi di tipo L, che coprono l'intera lunghezza della girante e del motore e vengono installati nei condotti dell'aria. Questo tipo di custodia è dotata di una morsettiera esterna e di due portelli d'ispezione.
Ventilatori bistadio e multistadio
L'utilizzo di gruppi controrotanti consente di ottenere pressioni considerevoli. In questo sistema, due o più ventilatori sono posti in serie con le alette rivolte in direzioni diverse. Le lame ruotano in direzioni opposte e sono direttamente accoppiate ai motori corrispondenti. I ventilatori possono avere 2, 3, 4, 5 o 6 stadi e le pressioni generate sono rispettivamente 3, 4, 6, 7 o 9 volte superiori a quelle di qualsiasi unità multistadio che non dispone di queste palette. Le unità controrotanti a due stadi a custodia singola sono fornite con diametri fino a 1220 mm. Possono essere utilizzate anche unità multistadio accoppiate in serie che ruotano in senso contrario.
Ventilatori Biforcuti
I nostri ventilatori a profilo alare sono dotati di motori isolati dal flusso d'aria. Questi dispositivi fanno circolare aria con una temperatura massima di 80 °C e ventilano ambienti carichi di umidità, fumo o polvere. Inoltre, produciamo ventilatori su misura con requisiti speciali che possono funzionare ad una temperatura massima di 205°C. Generalmente la progettazione di queste apparecchiature è simile a quella dei normali ventilatori monostadio. Il suo motore si trova all'interno di un cilindro che lo separa dall'ambiente che deve essere ventilato e prende aria dall'ambiente incontaminato che serve per raffreddarlo. Questi dispositivi sono prodotti in quattro diverse dimensioni, con diametri di 380, 480, 610 e 760 mm.
Ventilatori principali e ausiliari per miniere
Produciamo ventilatori assiali controrotanti monostadio e multistadio utilizzati per la ventilazione ausiliaria sotterranea di miniere e lavori di perforazione di gallerie. Questi dispositivi occupano pochissimo spazio grazie al loro design compatto, che permette di fissarli direttamente alle canalizzazioni. Inoltre, essendo leggeri, possono essere appesi alle pareti dei tunnel. Un piccolo set di ventilatori a uno o due stadi è sufficiente per gestire un'ampia gamma di pressioni. Produciamo anche ventilatori antideflagranti per lavorare nelle atmosfere infiammabili delle miniere, dove le condizioni sono più rigorose. Questi dispositivi hanno diametri che vanno da 300 a 1500 mm e funzionano con pressioni comprese tra 50 e 60 Hz. Possono essere montati ad un'altezza fino a 4500 m sul livello del mare.
Ventilatori a circuito chiuso
Questi ventilatori servono a far circolare l'aria in modo continuo all'interno di una camera chiusa, ed il loro motore rimane fuori dall'ambiente. Vengono solitamente utilizzati, tra le altre applicazioni, negli essiccatoi e nelle celle frigorifere e servono a far ricircolare l'aria fino ad una temperatura massima di 205°C. La ventola si collega a una piastra di montaggio circolare imbullonata a un foro nella parete o nel soffitto della stanza in cui deve essere installata. Il motore si trova all'esterno della piastra di montaggio.
Ventilatori Maxcess per Navi
l modello di ventilatore Maxcess, creato da CIRIGILIANO , è stato progettato per l'utilizzo nelle navi. Questi dispositivi consentono di posizionare il ventilatore all'esterno del sistema di canalizzazioni per svolgere compiti di servizio, senza intervenire nell'installazione o nei collegamenti elettrici. Il ventilatore è montato incernierato in una scatola protettiva che si collega al sistema di canalizzazione. I giunti tra la ventola e la custodia protettiva sono sigillati ermeticamente. Le prese di corrente si collegano a una morsettiera situata all'esterno dell'alloggiamento della ventola. Questo tipo di attrezzatura dispone anche di lubrificatori esterni. Negli ultimi anni, i ventilatori Maxcess sono stati installati su un gran numero di navi in costruzione nei paesi di tutto il mondo.
Ventilatori per l'estrazione dei fumi
Alla CIRIGLIANO produciamo ventilatori assiali a profilo alare, resistenti alla corrosione, da utilizzare negli impianti di aspirazione fumi. Le giranti di questi ventilatori sono realizzate in fibra di vetro e hanno involucri in plastica rinforzata. I motori e i relativi supporti sono dotati di uno spesso strato protettivo di composto sigillante e resistente alla corrosione. La plastica ha un'ottima resistenza meccanica e il suo peso è relativamente leggero. Questi ventilatori hanno le stesse caratteristiche operative dei tipici ventilatori a profilo alare e possono essere progettati come ventilatori multistadio per gestire pressioni elevate. Questi dispositivi sono prodotti in quattro diverse dimensioni, con diametri di 300, 380, 480 e 600 mm.
Ventilatori per Cappe Chimiche
Offriamo una vasta gamma di ventilatori per cappe chimiche nei laboratori e per altri sistemi di estrazione che richiedono piccoli ventilatori. Questi ventilatori sono resistenti alla corrosione e presentano coperture stampate in cloruro di polivinile rigido. Hanno giranti in plastica, con motori ermetici e accessori in cui viene utilizzato un composto resistente alla corrosione. Questi tipi di ventilatori vengono collegati al sistema di tubazioni mediante collegamenti in plastica. Per quanto riguarda le loro prestazioni, consentono lo spostamento di volumi d'aria variabili da 250 a 2000 m 3 all'ora. Questi dispositivi sono prodotti in quattro diverse dimensioni, con diametri di 150, 190, 240 e 300 mm.
Ventilatori assiali con funzionamento in varofoil a passo variabile
Questi ventilatori sono progettati specificatamente per torri di raffreddamento dell'acqua e industrie chimiche dove la regolazione della temperatura del liquido è di fondamentale importanza. Gli angoli di inclinazione delle pale possono essere regolati durante il funzionamento della ventola per fornire diversi volumi d'aria richiesti dal liquido da raffreddare. Un meccanismo pneumatico modifica l'angolazione delle pale in base alla termocoppia o al termostato. La variazione dell'angolo può essere adattata alle esigenze dell'impianto. Questo tipo di apparecchiatura offre grandi vantaggi, in quanto consente un controllo dell'aria molto preciso, superiore a quello che si ottiene utilizzando ventilatori con motori a velocità variabile. Questi dispositivi sono prodotti in quattro diverse dimensioni, con diametri di 1220, 1520, 1900 e 2410 mm.
I ventilatori a profilo alare per scopi generali non hanno pale rotanti. La girante ruota all’interno di un alloggiamento cilindrico ed è montata direttamente sull’albero del motore di azionamento.
Sono realizzati con due tipologie di involucro:
Tutte le dimensioni dei ventilatori sono dotati di protezioni corte di tipo S, che proteggono solo la girante. Questo tipo di alloggiamento è fissato all’estremità di un sistema di ventilazione.
I ventilatori con diametro compreso tra 300 e 1520 mm vengono forniti anche con involucri lunghi di tipo L, che coprono l’intera lunghezza della girante e del motore e vengono installati nei condotti dell’aria. Questo tipo di custodia è dotata di una morsettiera esterna e di due portelli d’ispezione.
Unità di serie A
Queste unità hanno diametri da 300 e 1220 mm e operano con portate comprese tra 1700 e 46500 m³/h. Sono progettati per limitare al minimo il flusso d'aria e sono dotati di un ampio cappuccio protettivo. Queste unità da tetto risolvono le restrizioni sull'uscita dell'aria generate dalla pressione del vento. Necessitano di alimentazione trifase 220/380 v - 50 c.
Unità di serie B
Queste unità sono fornite per installazione su tetti piani o inclinati e possono essere dotate di chiusure automatiche per ridurre le dispersioni termiche. Sono costruiti in acciaio saldato e zincato a caldo. Questo tipo di custodia è dotata di una morsettiera esterna e di due portelli d'ispezione. Questi dispositivi sono prodotti in quattro diverse con diametri di 300 e 1220 mm. Le sue capacità di estrazione variano tra 1020 e 40800 m 3 all'ora. I motori dei ventilatori possono essere posizionati per consentire la lubrificazione sopra o sotto il soffitto.
Gruppi d'iniezione verticali
Queste unità forniscono un tiraggio verticale ad alta velocità che espelle l'aria di scarico ad un'altezza considerevole sopra il soffitto. L'utilizzo di questa apparecchiatura è consigliato per disperdere rapidamente vapori, fumi o aria contaminata. Per estrarre l'aria direttamente dal tetto si utilizzano ventilatori elicoidali purché non abbiano resistenza all'aspirazione. Se posizionate all'estremità di un sistema di scarico canalizzato, queste unità utilizzano ventole a profilo alare . I ventilatori hanno uno schermo in fibra di vetro e chiusure automatiche che li proteggono dalle intemperie. Vengono prodotte sette taglie di ventilatori, con diametri che vanno da 300 a 1220 mm. Le sue capacità di estrazione variano tra 1530 e 39100 m 3 all'ora.
Unità a sagoma bassa
Queste unità aerodinamiche dall'aspetto sobrio vengono spesso utilizzate negli edifici in cui l'aspetto estetico è importante. Hanno una cappa bassa in alluminio e possono essere fissati a ventilatori elicoidali o a profilo alare . Vengono prodotte sette taglie di ventilatori, con diametri che vanno da 300 a 920 mm. Le sue capacità di estrazione variano tra 950 e 39100 m 3 all'ora.
Unità di estrazione E
Le unità di estrazione da tetto della serie E sono state appositamente progettate per gli edifici agricoli. Sono realizzati in acciaio saldato e zincato a caldo e possono essere dotati di chiusure automatiche per evitare correnti discendenti. Il loro prezzo è molto basso e sono facili da installare. Questi dispositivi sono prodotti in quattro diverse dimensioni, con diametri di 300, 380, 460 e 600 mm. Le sue capacità di estrazione variano tra 1020 e 9350 m 3 all'ora.
Unità LMF
Queste unità funzionano con una portata mista di cinque taglie. Sono realizzati in acciaio zincato e hanno la girante in alluminio. La sua trasmissione diretta funziona con motori monofase e trifase. Hanno un'autonomia operativa che va da 972 a 19.080 m 3 orari.
Unità di serie C
Queste unità robuste e per carichi pesanti funzionano con flusso assiale e sono costruite in acciaio zincato. Sono a basso costo e hanno una lunga vita utile. Vengono prodotte sette taglie di ventilatori per portate da 1020 a 47.500 m 3 all'ora.
Unità a flusso misto
La qualità dei ventilatori elicoidali Cirigliano è riconosciuta in tutto il mondo. Questa nuova gamma di aspiratori a tetto a flusso misto unisce le caratteristiche salienti dei ventilatori centrifughi ed elicoidali. La girante a flusso misto ha un design straordinario. Ha ottime caratteristiche di pressione e un basso livello di rumore che non genera frequenze fastidiose. Inoltre, la sua struttura facilita l'estrazione diretta attraverso il soffitto e consente di utilizzare questa apparecchiatura come elemento finale di impianti che richiedono pressioni di acqua di 25 mm o superiori. Queste unità sono leggere e realizzate in plastica. Sono bassi di altezza e hanno un profilo aerodinamico. Questi dispositivi sono prodotti in quattro diverse , con diametri di 950 e 19.720 m 3. La gamma di ventilatori da noi prodotti comprende modelli con diametri da 190 a 1220 mm con portate da 460 a 53.550 m 3 per ora di scarico libero. Questi ventilatori utilizzano motori a induzione a gabbia di scoiattolo le cui caratteristiche soddisfano tutti i requisiti degli standard internazionali, come descritto nel nostro catalogo.
Ventilatori Corona e Protezione
Le nostre ventole elicoidali da 190 e 230 mm sono montate su un gruppo combinato corona e griglia realizzato in lega di alluminio. I fori di bloccaggio nella corona di montaggio sono dotati di manicotti in gomma per ridurre la trasmissione del rumore. Il modello da 230 mm è dotato di una scatola terminale sopra la corona di montaggio. La ventola da 190 mm ha un cavo da 46 cm che esce dal motore.
Ventole Montate sulla Corona
Questi ventilatori possono essere costruiti con motori antideflagranti e motori speciali per ambienti umidi e alte temperature. I motori di queste macchine sono generalmente realizzati con anelli di montaggio in acciaio stampato. Una delle sue particolarità è che la girante e il motore hanno sospensioni elastiche. I bracci di montaggio dei ventilatori fino a 920 mm di diametro sono supportati da cuscini in gomma per ridurre la trasmissione del rumore. Vengono prodotte sette taglie di ventilatori, con diametri che vanno da 300 a 1220 mm.
Ventole con Supporto Senza Corona
Questi ventilatori vengono forniti senza corone di montaggio quando devono essere fissati su apparecchi del cliente o quando devono essere installati in canalizzazioni d'aria. In tutte le taglie disponibili sono dotati di sospensione elastica, tranne nel caso dei ventilatori con diametro 1220 mm. Produciamo anche le piastre di montaggio trasversali montate su questi dispositivi.
Persiane
La corrente del ventilatore apre le persiane sulle persiane, che si chiudono quando il ventilatore si ferma. Le persiane riducono le prestazioni della ventola di circa il 15% e non devono essere utilizzate con ventole a bassa velocità. A causa della loro struttura leggera, non è consigliabile utilizzare le tapparelle quando la velocità dell'aria supera i 5 o 6 m al secondo. Le tende sono realizzate in alluminio e sono montate su un telaio in acciaio con quattro gambe di supporto. La finitura delle persiane è di colore grigio lucido.
Immatricolazione Farfalla e Parabrezza
I registri a farfalla escludono le correnti reversibili e riducono le prestazioni della ventola solo del 5%. La corrente del ventilatore apre le persiane sulle persiane, che si chiudono quando il ventilatore si ferma. Il rumore sferragliante viene evitato utilizzando cuscinetti in gomma. Le persiane esposte a forte vento devono avere il parabrezza mostrato nell'immagine allegata. Questo parabrezza riduce le prestazioni della ventola di un altro 20%. La finitura dell'otturatore è di colore grigio lucido e la finitura del parabrezza è zincata.
Cappa a Parete
Le cappe a parete proteggono le bocchette dei ventilatori installati in luoghi esposti e impediscono ai venti forti di ridurre le prestazioni dei ventilatori. L'utilizzo delle cappe a parete riduce il flusso d'aria di circa il 10%. Sono costruiti in acciaio dolce con giunti saldati e flange di fissaggio quadrate. La finitura è zincata.
Camere dei ventilatori
I plenum dei ventilatori sono involucri realizzati per il montaggio sopra i ventilatori nei condotti. Il suo design consente un flusso d'aria radiale da e verso la punta delle pale. Hanno una piastra a membrana che supporta la ventola e presentano creste di fissaggio quadrate su entrambi i lati. Le telecamere dispongono di una morsettiera esterna e di due porte di servizio. La scatola morsettiera non si fissa nel caso di ventilatori antideflagranti. La finitura è zincata.
Griglie di Perdita
Queste griglie sono schermi dal design elegante che vengono installati sulle prese o sulle uscite dell'aria e offrono poca resistenza alle correnti d'aria. Sebbene non consentano la visione diretta attraverso le loro aperture, hanno una superficie aperta del 60%. Hanno forma quadrata e hanno la cornice già forata per il fissaggio. La finitura è grigio lucido.
Piastre a Membrana
Queste piastre supportano le ventole con montaggio a diaframma utilizzate, tra le altre applicazioni, in condutture, riscaldatori o raffreddatori. Sono dotati di forature per i bracci dei ventilatori e per il loro fissaggio. La sua dimensione dipende dal diametro delle lame. Il flusso d'aria viene generato alle punte delle pale, il che garantisce le prestazioni del ventilatore. La sua finitura è grigio lucido su fondo minio antiossidante.
Ventilatori Assiali con Profilo Alare
Produciamo cinque tipi di piccole ventole a profilo alare che vengono utilizzate per raffreddare i dispositivi elettronici e vengono utilizzate anche in altre applicazioni che richiedono piccole ventole.
Questi dispositivi sono prodotti in quattro diverse dimensioni, con diametri di 96, 120, 150, 190 e 240 mm.
Consultate il nostro catalogo specifico dove sono riportate le curve di lavoro.
UNITÀ FILTRANTI SPECIALI
Queste unità a servizio continuo consentono di lavorare all'aperto e vengono utilizzate per l'iniezione e l'estrazione dell'aria negli impianti industriali dove la filtrazione dei fluidi è essenziale. Sono dotati di ventilatori assiali con filtri lavabili e rinnovabili, nonché di tende fisse che impediscono l'ingresso di acqua. Sono prodotti in dimensioni che vanno da 300 mm a 1200 mm di diametro e funzionano con portate da 1.000 a 100.000 m 3 all'ora.
VENTOLE CON PROFILO AERO
I ventilatori a profilo alare con pala KG e senza pala KL sono dispositivi con custodia lunga. Tutte le parti sono fuse e la carcassa del motore e le alette dello sterzo sono realizzate in lega di alluminio. Questi dispositivi sono prodotti in quattro diverse con diametri di 150, 190 e 240 mm. Funzionano con portate da 400 a 5000 m³ all'ora e pressioni da 0 a 50 mm AC, a seconda della velocità di rotazione.
